(1)金相专业自动评级软件DM-3000

    上海蔡康光学仪器有限公司自主设计开发《DM-3000 金相检验软件系统》是为从事金相检验的单位或个人专门开发的一套计算机软件系统,它的基本原理是:用视频采集卡或数码相机等硬件设备,采集到金相显微镜中的金相图片,再对该图片进行处理和分析,得到相关检验结果。该软件以其实用范围广泛、功能强大、界面友好、良好的兼容性和卓越的性能价格比,赢得了越来越多用户的信任。

(一) DM-3000系列金相检验软件处理系统主要功能如下

⒈自动评级\辅助评级
    本软件以检验标准为依据,开发出了一百多种软件功能模块,用户可根据需要,选择检验项目,由软件自动评级辅助评级或人工评级完成检验工作。由软件自动得出分析结果,其中:自动评级:软件可自动得出分析结果;辅助评级:软件可得出和分析结果有一定联系的参数;人工评级:将采集下来的试样图像和标准图库进行比较,人工作出结果判断。

主要使用界面

部分评级模块供参考
模块序号 模块名称 功能说明
1
金属平均晶粒度测定…GB 6394-86 自动评级
2
非金属夹杂物显微评定…GB 10561-89 自动评级
3
贵金属氧化亚铜金相检验…GB 3490-83 自动评级
4
脱碳层深度测定…GB 224-87 辅助评级
5
铁素体晶粒延伸度测定…GB 4335-84 自动评级
6
工具钢大块碳化物评级…GB 4462-84 自动评级
7
不锈钢相面积含量测定…GB 6401-86 自动评级
8
不锈钢相面积含量测定…GB 6401-86 自动评级
9
铸铁共晶团数量测定…GB 7216-87 自动评级
10
定量金相测定方法…GB/T 15749-95 自动评级
11
铸造铝铜合金晶粒度测定…GB 10852-89 自动评级
12
游离渗碳体组织分析…GB/T 13299-91 辅助评级
13
低碳变形钢的珠光体组织分析…GB/T 13299-91 辅助评级
14
带状组织分析…GB/T 13299-91 辅助评级
15
魏氏组织分析…GB/T 13299-91 辅助评级
16
马氏体针叶长度评级…QC/T 262-1999 自动评级
17
屈氏体含量计算…SG-1979 自动评级
18
汽车渗碳齿轮碳化物评级…QC/T 262-1999 自动评级
19
汽车渗碳齿轮残余奥氏体评级…QC/T 262-1999 自动评级
20
珠光体平均晶粒度测定…GB 6394-86 自动评级
21
球墨铸铁__球化分级…GB 9441-88 自动评级
22
球墨铸铁__石墨大小分级…GB 9441-88 自动评级
23
球墨铸铁__珠光体数量分级…GB 9441-88 自动评级
... ... ...

2.新建报告或调用报告:
    可按用户需求制作报告文档的录入界面、软件可自动生成电子报告文档,并提供报告的保存和打印功能。用户也可以调用已经保存的报告文件。

3.几何测量功能:

本软件提供了:“点”、“直线”、“矩形”、“圆”、“多边形”、“角度”等多种测量工具及测量方法,可完成长度、面积、角度等测量工作。

4.定倍打印

用户可一次装入多幅图片,并可对其进行图像处理,设置说明文字和打印版面,进而生成一份用户所需要的报告文件。

5.查看图库

用户可选择查看本软件收录的所有金相图谱,并根据需要打印自己所需要的金相图谱,也可当作标准金相图谱进行比较和应用.

(二)硬件运行环境

⒈电脑推荐配置:
    ⑴CPU:奔腾4型,主频1.7G以上;
    ⑵内存:256M及以上;
    ⑶硬盘:C盘可用空间1G以上,软件(推荐)安装在C盘;
    ⑷显示卡:可提供3D加速的AGP显示卡、可达到真彩色;

⒉视频采集卡:
    可在以下型号中选择:
    ⑴winnov AV/PC2 系列;
    ⑵FlyVideo 98 系列;
    ⑶Aver EZ 系列;

⒊CCD摄像头:分辨率达到450线及以上的CCD摄像头均可。

(三)软件运行环境
    WINDOWS98、 WINDOWS2000、WINDOWS XP。

(四)系统组成:
    整个软件系统由如下部分组成:
    ⒈软件程序(光盘);
    ⒉加密狗:USB型或者并口型
    ⒊使用说明书
(五)应用摘要

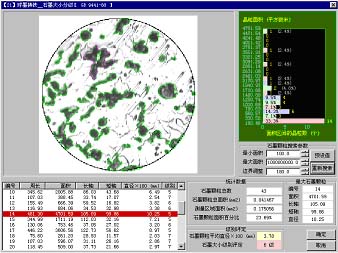

球墨铸铁_石墨大小分级
晶粒度评级
